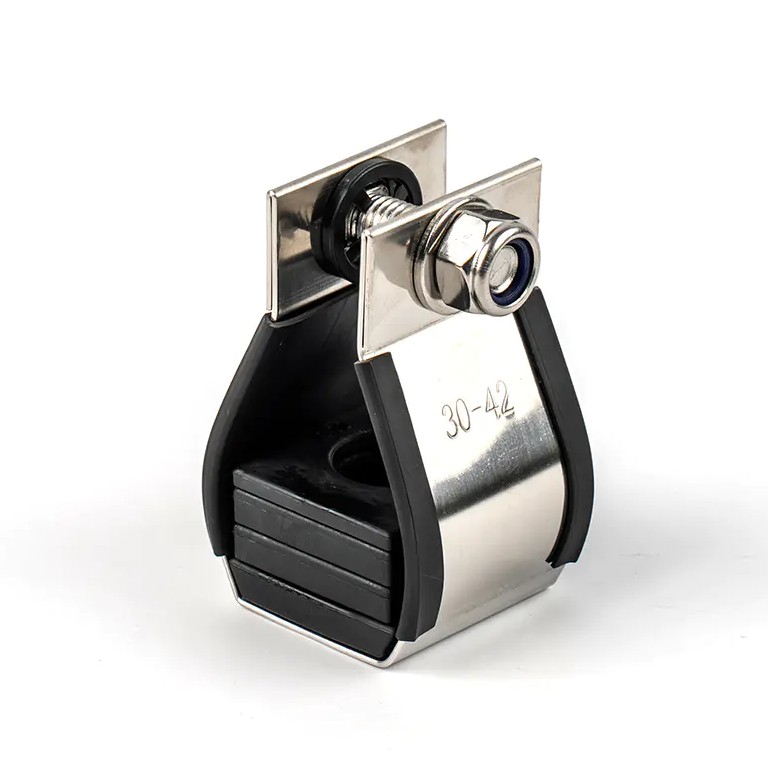

Kablo Kelepçeleri Neden Elektrik Sisteminizin İhtiyaç Duyduğu Kritik Savunmadır？

Kablo kelepçeleri isteğe bağlı aksesuarlar değildir; elektrik kablolarını sabitlemek ve kısa devre olayları sırasında ciddi hasarları önlemek için tasarlanmış kritik güvenlik cihazlarıdır. Kısa devre hatası, tepe akımının karesiyle orantılı elektromanyetik kuvvetler üretir; bu kuvvetler, enerjili kabloları ekipman raflarına fırlatabilir ve milisaniyeler içinde personeli tehlikeye atabilir. Devre kesiciler genellikle gerektirir 0,06 ila 0,1 saniye takılıp düşebilir, ancak yıkıcı gücün zirvesi tam da bu anda ortaya çıkar 0,005 saniye 50Hz'lik bir sistemde. Kablo kelepçeleri, koruma cihazları tepki vermeden önce sınırlama işlevini anında yerine getirir ve bu da onları elektromekanik kuvvetlere karşı birincil savunma hattı haline getirir.

IEC 61914'e göre kablo kelepçeleri "kabloların uzunluğu boyunca aralıklarla monte edildiğinde kabloların sabitlenmesini sağlamak üzere tasarlanmış cihazlar" olarak tanımlanmaktadır. Kablo bağları veya standart kelepçelerden farklı olarak takozlar, kısa devre kuvvetlerine dayanacak şekilde özel olarak tasarlanmış ve test edilmiştir; derecelendirmeler olası en yüksek kısa devre akımına (kA) ve kurulum aralığına dayanmaktadır.

Kısa Devre Kuvvetleri Kablo Sistemlerini Nasıl Tehdit Ediyor?

Üç fazlı kısa devre sırasında bitişik iletkenler yoğun elektromanyetik alanlar üretir. İletkenler arasındaki itme kuvveti, tepe kısa devre akımının karesiyle orantılıdır ve standart kablo yönetim ürünlerinin içeremeyeceği anlık gerilim yaratır. Bir veri merkezinde, emniyete alınmamış kablolar, aylarca değiştirme süresine değecek şekilde sunucu raflarına zarar verebilir; endüstriyel ortamlarda aynı senaryo yangın, yaralanma ve uzun süreli aksama süresi riskini taşır.

Kritik Zamanlama Boşluğu

Bir arıza olayının zaman çizelgesini anlamak, pasif kısıtlamanın neden yeri doldurulamaz olduğunu ortaya çıkarır:

• 0,005 saniye: Tepe elektromanyetik kuvvet 50Hz sistemlerde meydana gelir
• 0,06–0,1 saniye: Devre kesiciler devreye girer ve hatayı temizler
• Sonuç: Kablo kelepçeleri olmadan kablolar, tüm arıza süresi boyunca sınırsız hareket yaşar

Bu zamanlama boşluğu, hiçbir aktif koruma cihazının ilk mekanik tahribatı önleyemeyeceği anlamına gelir; yalnızca uygun şekilde belirlenmiş kablo kelepçeleri bunu yapabilir.

Hangi Kablo Kelepçesi Tipleri Farklı Uygulamalara Uygundur

Doğru kilit tipinin seçilmesi kablo konfigürasyonuna, voltaj sınıfına ve çevre koşullarına bağlıdır. Uyumsuz bir kilit tipinin kullanılması, arıza koşullarında yetersiz sabitlemeye neden olabilir.

Malzeme Seçimi Yönergeleri

Malzeme seçimi, performansın ömrünü ve güvenlik marjlarını doğrudan etkiler:

• Paslanmaz Çelik 316: Deniz, açık deniz ve kimyasal ortamlar için olağanüstü korozyon direnci; aşırı elektromekanik kuvvetlere dayanır
• Alüminyum: Güçlü mekanik özelliklere sahip hafif; iç ve dış mekan LV'den HV'ye uygulamalar için uygundur
• Polimer/Naylon: Düşük voltajlı iç mekan kullanımı için uygun maliyetli; Belirli ortamlar için UV ve yangın geciktirici seçenekler mevcuttur

IEC 61914 Güvenilir Korumayı Nasıl Sağlar?

IEC 61914:2021 dünya çapında kabul edilen standarttır. kablo koç boynuzu bölgesel elektrik yasalarında bulunan belirsizliğin yerini alan tasarım ve test. NEC Madde 392.20(C) ve CSA Madde 12-2202, kabloların hatalı akım manyetik kuvvetlerine karşı emniyete alınmasını gerektirirken, sınırlama cihazlarının bir kısa devre olayına karşı nasıl dayanacağının nasıl test edileceğini veya doğrulanacağını belirtmez. IEC 61914 bu kritik boşluğu dolduruyor.

IEC 61914 Kapsamında Zorunlu Test Kategorileri

Standart, birden fazla performans boyutunda kapsamlı testler yapılmasını gerektirir:

1. Sıcaklık Değeri: Doğrulanmış işlem: -60°C ila 120°C (veya beyan edilen aralık)
2. Yanal Yük Testi: Belirtilen maksimum sıcaklıkta 60 dakika boyunca tutulan sürekli yük
3. Eksenel Yük Testi: Güzergah boyunca kablo kaymasına karşı direnç
4. Darbe Dayanımı: Beyan edilen en düşük çalışma sıcaklığında test edilmiştir
5. Korozyon ve UV Dayanımı: Tuz spreyi ve hızlandırılmış yaşlandırma doğrulaması
6. Elektromekanik Kuvvetlere Karşı Direnç: Beyan edilen kA değerlerinde kısa devre dayanım testi
7. Alev Yayılımı: Arıza koşullarında alev yayılmasına karşı direnç

Kritik bir ayrım: IEC 61914, kısa devre testinin yalnızca birkaç dakika sürmesini gerektirir 0,1 saniye (beş tam döngü), bu da kilit zayıflığını açığa çıkarmak için yeterlidir çünkü en yüksek yıkıcı kuvvet ilk birkaç milisaniye içinde meydana gelir. Bu, 1 saniye için 63kA veya 3 saniye için 40kA belirtebilen kablo termal dayanım testlerinden farklıdır; bu değerler mekanik kısıtlamayı değil, iletken ısınmasını ele alır.

Doğru Kilit Spesifikasyonunu Hangi Faktörler Belirler?

Doğru spesifikasyon, kilidin beyan edilen performansının kurulumun gerçek arıza koşullarıyla eşleştirilmesini gerektirir. Yetersiz spesifikasyon, yıkıcı güvenlik riskleri yaratırken, aşırı spesifikasyon, ek fayda sağlamadan bütçeyi boşa harcar.

Temel Spesifikasyon Parametreleri

Mühendisler aşağıdakileri hesaplamalı ve doğrulamalıdır:

• Kablo Dış Çapı (OD): Takozlar yalnızca iletken boyutuna değil, gerçek kılıf çapına da uymalıdır. Yanlış bir uyum, arızalar sırasında koruma etkinliğini azaltır.
• Maksimum Potansiyel Kısa Devre Akımı: Kilidin KA derecesi sistemin hesaplanan hata seviyesini aşmalıdır. En yüksek arıza seviyelerinin yalnızca yüksek gerilim sistemlerinde değil, çoğunlukla alçak gerilim tesisatlarında meydana geldiğini unutmayın.
• Kelepçe Aralığı: Üretici değerleri belirli aralıklarla (genellikle 600 mm) beyan edilir. Daha geniş aralık, kilit başına kuvveti katlanarak artırır. İletkenler arasındaki kuvvet, tepe akımını ve kablo çapını dikkate alan IEC 61914 formülü kullanılarak hesaplanır.
• Gerilim Sınıfı ve Yapılandırması: AG, OG ve YG sistemleri farklı kuvvet profilleri sunar. Tek çekirdekli, yonca ve dörtlü oluşumların her biri amaca yönelik olarak tasarlanmış takozlar gerektirir.
• Çevresel Maruziyet: Kimyasal varlığı, aşırı sıcaklıklar, UV ışınlarına maruz kalma ve yangın riski, malzeme seçimini ve korozyon direnci sınıfını belirler.

Uyarıcı Bir Örnek

140kA tepe dayanımına sahip olduğunu iddia eden iki üreticiyi düşünün:

• Üretici A, 35 mm kabloyla test edildi 600mm aralık
• Üretici B, 45 mm kabloyla test edildi 300mm aralık

1200 mm aralıkta 30 mm kablo kullanan 60 kA hata seviyesine sahip bir sistem için Üretici B'nin ürünü, aynı başlık derecelendirmesine rağmen başarısız olacaktır. Bu, satın alma ekiplerinin neden yalnızca manşet rakamları değil, tüm test raporlarını incelemesi gerektiğini ve mühendislerin neden proje yaşam döngüsü boyunca spesifikasyonları koruması gerektiğini gösteriyor.

Doğru Kurulum Güvenlik Marjlarını Nasıl Maksimuma Çıkarır?

Doğru şekilde belirlenmiş kilitler bile yanlış takıldığında arızalanabilir. Kurulum kalitesi, sistemin test edildiği gibi çalışıp çalışmadığını doğrudan belirler.

En İyi Kurulum Uygulamaları

1. Üretici Aralığını Takip Edin: Bildirilen arıza akımı için belirtilen aralıklarla kurulum yapın. Yüksek kısa devre senaryoları için daha dar aralık gereklidir.
2. Kablo Çapına Göre Hizalama: Yalıtım veya kılıf toleranslarını hesaba katarak kelepçe boyutunun gerçek kablo dış çapıyla eşleştiğinden emin olun.
3. Doğru Sabitlemeleri Kullanın: Muhafaza türü (merdiven, tepsi, payanda veya kiriş) için onaylanmış donanımla monte edin.
4. Uygun Torku Uygulayın: Aşırı sıkma kablo kılıflarının bozulmasına neden olur; az sıkma kaymaya izin verir. Üreticinin belirlediği kaleci torkunu elde etmek için bir tork anahtarı kullanın.
5. Termal Genleşme Hesabı: Kabloların "yılanlı" olduğu esnek sistemlerde, sabit noktalar arasında genişleme hareketine izin verilir. Rijit sistemlerde, kilit ve yapının uzunlamasına termo-mekanik kuvvetlere dayanmasını sağlayın.

Sistem Tasarımında Dikkat Edilecek Hususlar

Kablo sistemleri, her biri farklı kilit gereksinimlerine sahip iki kategoriye ayrılır:

• Esnek Sistemler: Kablolar dikey veya yatay olarak kıvrılarak sabitleme noktaları arasında serbest termal genleşme ve büzülmeye izin verilir. Kilitler, arızalar sırasında kısıtlamayı korurken harekete de uyum sağlamalıdır.
• Rijit Sistemler: Kablolar uzunlamasına sabitlendiğinden, kelepçenin, destek yapısının ve kablo sertliğinin termo-mekanik kuvvetlere zarar vermeden toplu olarak dayanabilmesi gerekir.

Kablo Kelepçelerinin Kritik Koruma Sağladığı Yer

Yüksek güçlü kabloların personelin veya kritik ekipmanların yakınında çalıştığı yerlerde kablo kelepçeleri gereklidir. Gerilim seviyesi önemsizdir; en yüksek hata seviyelerinden bazıları, düşük sistem empedansı nedeniyle düşük gerilim kurulumlarında meydana gelir.

NEC 392.20(C) ve IEC 61914 ile güvenlik uyumluluğuna ek olarak, takozun doğru şekilde takılması sismik gereksinimlerin ve sigorta poliçesi koşullarının karşılanmasına yardımcı olarak sorumluluğu azaltır ve maliyetli yeniden çalışmayı önler.

Sonuç: Kablo Sistemi Güvenliğine Proaktif Bir Yaklaşım

Kablo kelepçeleri toplam proje maliyetinin küçük bir kısmını temsil eder ancak kısa devre elektromekanik kuvvetlerine karşı yeri doldurulamaz koruma sağlar. Seçim süreci, kablo çapını, arıza akımı hesaplamalarını, aralık gerekliliklerini, malzeme uyumluluğunu ve çevreye maruz kalmayı tutarlı bir spesifikasyona entegre etmelidir. Tedarik ekipleri takozları ticari ürünler olarak değil, mühendislik ürünü güvenlik bileşenleri olarak ele almalı ve ürünlerin, kısa devre öncesi ve sonrası test belgeleri de dahil olmak üzere IEC 61914:2021'e uygun bağımsız test raporları taşıdığını doğrulamalıdır. Elektrik yüklenicileri ve tesis sahipleri, kablo kelepçelerini ilk günden itibaren doğru şekilde belirleyip takarak mevzuata uygunluğu sağlar, kritik altyapıyı korur ve personel için daha güvenli çalışma ortamları yaratır.
